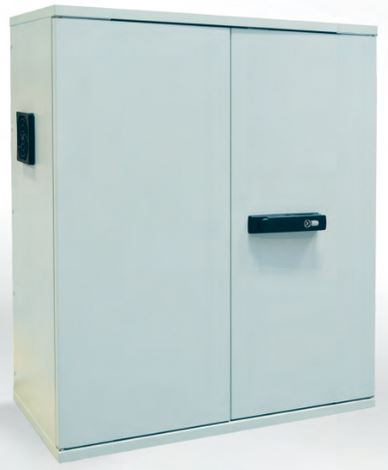

Celsion Violution W Brandschutzschrank
Brandschutzgehäuse Typ Wandgehäuse (Violution W-30)
- geeignet für den Funktionserhalt über 30 Minuten- mit einem geprüftem Feuerwiderstand über 30 Minuten (Beflammung von außen und innen)
- Rauchschutz positiv nach EN1634-3 geprüft
Geprüftes Brandschutzgehäuse,
- geeignet für den Funktionserhalt von Verteilern von mindestens 30 Minuten,
- bei einer Brandbelastung von außen im Sinne E30 (geprüft in Anlehnung an DIN 4102-12).
- Basierend auf der Allgemeinen bauaufsichtlichen Zulassung / allgemeinen Bauartgenehmigung
Z-86.1-70 im Sinne F30 und E30, gem. MLAR 2005 (Abschnitt 5.2.2c), - sowie für die Beflammung von Innen über mindestens 30 Minuten im Sinne I30 auf Basis der
Allgemeinen bauaufsichtlichen Zulassung / allgemeinen Bauartgenehmigung Z-86.1-89, gem.
MLAR 2005 (Abschnitt 3.2.2)
Bitte nehmen Sie mit uns Kontakt auf, damit wir mit Ihnen ein entsprechendes Angebot
unterbreiten können; oder rufen Sie uns an unter (0234) 52 999-0.
Violution W-30
Leichtes Brandschutzgehäuse für einfache Einbringung und höchste Sicherheitsanforderungen.
Sicherheit auf kleinstem Raum. Dieses Gehäuse kann einen feuerbeständigen Betriebsraum ersetzen.
Durch die Allgemeine bauaufsichtliche Zulassung ist die Verwendbarkeit gem. MLAR 5.2.2. als
Alternative zu den Forderungen eines Raumes möglich.
Das System wird mit den gewünschten Einbauten, z.B. Sicherungen etc. bestückt und als fertiges
Element einfach auf der Baustelle montiert. Durch das optionale Lüftungssystem „VLS“ und die
eingebauten Kabeleinführungen „CKE“ sind keine weiteren Brandschutzmaßnahmen notwendig.
Durch die frei wählbare Oberfläche, die optional an die vorhandene Architektur angepasst wird, kann
das Brandschutzgehäuse auch in repräsentativen Bereichen aufgestellt werden. Durch eine
Aneinanderreihung der Gehäuse kann optisch eine einheitliche Front erzeugt werden.
Zahlreiche geprüfte Zubehörartikel runden das Zubehör-Programm ab. Das System besitzt folgende
Prüfungen und Zulassungen: Brandkammertest, Allgemeine bauaufsichtliche Zulassung.
| Bezeichnung | Gehäusetyp | Außenmaß (mm) | Innenmaß (mm) | Gewicht |
| Violution W 3.1 - 30 M | Wandgehäuse, eintürig | 624x424x341 | 450x250x266 | 48 kg |
| Violution W 4.1 - 30 M | Wandgehäuse, eintürig | 774x424x341 | 600x250x266 | 57 kg |
| Violution W 5.1 - 30 M | Wandgehäuse, eintürig | 924x424x341 | 750x250x266 | 66 kg |
| Violution W 6.1 - 30 M | Wandgehäuse, eintürig | 1074x424x341 | 900x250x266 | 75 kg |
| Violution W 4.2 - 30 M | Wandgehäuse, eintürig | 774x674x341 | 600x500x266 | 78 kg |
| Violution W 5.2 - 30 M | Wandgehäuse, eintürig | 924x674x341 | 750x500x266 | 89 kg |
| Violution W 6.2 - 30 M | Wandgehäuse, eintürig | 1074x674x341 | 900x500x266 | 101 kg |
| Violution W 5.3 - 30 M | Wandgehäuse, Doppeltür | 924x924x341 | 750x750x266 | 113 kg |
| Violution W 6.3 - 30 M | Wandgehäuse, Doppeltür | 1074x924x341 | 900x750x266 | 127 kg |
| Violution W 7.3 - 30 M | Wandgehäuse, Doppeltür | 1224x924x341 | 1050x750x266 | 141 kg |
| Violution W 8.3 - 30 M | Wandgehäuse, Doppeltür | 1374x924x341 | 1200x750x266 | 155 kg |
| Violution W 6.4 - 30 M | Wandgehäuse, Doppeltür | 1074x1174x341 | 900x1000x266 | 153 kg |
| Violution W 7.4 - 30 M | Wandgehäuse, Doppeltür | 1224x1174x341 | 1050x1000x266 | 169 kg |
| Violution W 8.4 - 30 M | Wandgehäuse, Doppeltür | 1374x1174x341 | 1200x1000x266 | 186 kg |
| Violution W 3.1 - 30 L | Wandgehäuse, eintürig | 624x424x441 | 450x250x366 | 57 kg |
| Violution W 4.1 - 30 L | Wandgehäuse, eintürig | 774x424x441 | 600x250x366 | 67 kg |
| Violution W 5.1 - 30 L | Wandgehäuse, eintürig | 924x424x441 | 750x250x366 | 77 kg |
| Violution W 6.1 - 30 L | Wandgehäuse, eintürig | 1074x424x441 | 900x250x366 | 87 kg |
| Violution W 4.2 - 30 L | Wandgehäuse, eintürig | 774x674x441 | 600x500x366 | 90 kg |
| Violution W 5.2 - 30 L | Wandgehäuse, eintürig | 924x674x441 | 750x500x366 | 103 kg |
| Violution W 6.2 - 30 L | Wandgehäuse, eintürig | 1074x674x441 | 900x500x366 | 116 kg |
| Violution W 5.3 - 30 L | Wandgehäuse, Doppeltür | 924x924x441 | 750x750x366 | 129 kg |
| Violution W 6.3 - 30 L | Wandgehäuse, Doppeltür | 1074x924x441 | 900x750x366 | 144 kg |
| Violution W 7.3 - 30 L | Wandgehäuse, Doppeltür | 1224x924x441 | 1050x750x366 | 159 kg |
| Violution W 8.3 - 30 L | Wandgehäuse, Doppeltür | 1374x924x441 | 1200x750x366 | 175 kg |
| Violution W 6.4 - 30 L | Wandgehäuse, Doppeltür | 1074x1174x441 | 900x1000x366 | 172 kg |
| Violution W 7.4 - 30 L | Wandgehäuse, Doppeltür | 1224x1174x441 | 1050x1000x366 | 190 kg |
| Violution W 8.4 - 30 L | Wandgehäuse, Doppeltür | 1374x1174x441 | 1200x1000x366 | 208 kg |
Brandschutzgehäuse Typ Wandgehäuse (Violution W-30)
- geeignet für den Funktionserhalt über 30 Minuten
- mit einem geprüftem Feuerwiderstand über 30 Minuten (Beflammung von außen und innen)
- Rauchschutz positiv nach EN1634-3 geprüft
- UI 400V, IP 54, IK06, Schutzklasse II indoor
- Geprüftes Brandschutzgehäuse
- Mit Standard–Kabeleinführungen, z.B. 2x40 und 32x18 mm (gemäß Technischer Dokumentation)
- Gehäuseverschluss mit schmaler Umleimer-Kante zum Schutz gegen Stoßbelastung an der Kante, Verschluss über Triebriegelstangen mit Schwenkhebel, in das Gehäuse einschlagend.
- Schwenkhebel, Material PA (Nachrüstung auf Schließsystem mit DIN Halbzylinder möglich).
- Verschluss des Gehäuses jederzeit durch einfaches Zudrücken des Schwenkhebels möglich, ein Schlüssel ist zum Verschließen nicht nötig.
- Einfachtür, Türanschlag variabel, Standard: rechts; auf Kundenwunsch links
- Feuerdicht mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts (dreistufige Schutzfunktion. Die zweite Stufe beginnt bereits bei ca. 300°C mit der kompletten Abschottung des Gehäuses. Bei 180°C bis 1000°C beginnt die dritte Stufe das Gehäuse gegebenenfalls zusätzlich nachzuschäumen.
- Geprüft mit Einbauten und integriertem Kabelschott bei dem eine einfache Nachbelegung von Kabeln mit rauchhemmenden Kabelstrumpf möglich ist.
- Außenfarbe lichtgrau, ähnlich RAL 7035 beschichtet
- Basisbrandschutzplatten nicht brennbar
- beschichtete Brandschutzplatten erfüllen die Anforderungen nach DIN EN 438-2 z.B. Abriebfestigkeit, Stoßfestigkeit, Kratzfestigkeit
- mehrschichtiger, patentierter Wandaufbau aus nichtbrennbaren Baustoffen, mit endothermen Mittelschichten, um die Temperatur auch im Brandfall gering zu halten
- Oberfläche: hochwertig beschichtete Basisbrandschutzplatten mit hoher Schlag- und Stoßfestigkeit sowie chemischer Beständigkeit
- Die Standard-Oberflächenbeschichtung ist ≤ 0,5 mm und erfüllt somit die Hinweise in der MVVTB, dass die Beschichtungen bis 0,5 mm Schichtstärke die Bewertung der Baustoffklasse nicht beeinflussen.
- Feuerdicht mit umlaufender Dichtung zur Behinderung des Rauchdurchtritts (dreistufige Schutzfunktion) von innen nach außen gegenüber Flucht- und Rettungswegen
- Einhaltung der Temperatur- und Luftfeuchtigkeitsgrenzwerte nach EN 61439 im Normalbetrieb
- Kabeleinführung mit integriertem Wärmespeicher, dadurch minimaler Wärmeeintritt in das Gehäuse über die Kabeleinführung
- Patentiert sind unter anderem: Gehäuse, Kabeleinführung sowie verschiedene Zusatzoptionen
- Sonderfarben und Sonderbeschichtungen
- Geprüftes Lüftungssystem „VLS“.
- Zusatzbelüftung mit Hochleistungslüfter zum Abführen der Verlustleistung.
- Kanalanschlussstück zum Verbinden mit Kabelkanälen
- Rauchhemmende Filtermatten, welche bereits in Verbindung mit kaltem Rauch über eine chemische Reaktion eine Belüftung und somit das Austreten oder Eindringen von kaltem oder warmen Rauch verhindern.
- Hochwertige Montageanleitung zur einfachen Aufstellung und Montage mit beiliegender Dokumentation für das jeweilige Brandschutzgehäuse.
- Inkl. Wandbefestigungssatz M10x135 mit europäischem Verwendbarkeitsnachweis
- Beliebige Befestigung von Hutschienen und Einbaurahmen auf den Innenwänden möglich. Standardisierte Einbaufelder sind einsetzbar.
- Zertifikat RAL-Gütezeichen von der Gütegemeinschaft Brandschutz im Ausbau e.V.
